Installer un détecteur de mouvement sur une lampe extérieure : le tutoriel détaillé pas à pas

Automatiser l’éclairage d’entrée ou de jardin est un geste simple qui change le quotidien. Un détecteur de mouvement bien posé allume la lampe extérieure au bon moment, sécurise les abords et évite les allumages inutiles. Ce tutoriel détaillé explique le fonctionnement, le choix du matériel, le branchement étape par étape, les réglages fins et les schémas utiles pour réussir l’installation dès la première tentative, sans jargon et avec des exemples concrets.

Au-delà de l’aspect pratique, l’installation s’inscrit dans une démarche d’habitat durable. La lumière ne s’allume que lorsqu’elle est utile, ce qui réduit la consommation et limite la pollution lumineuse. Placé à la bonne hauteur et correctement orienté, le capteur se fait vite oublier, tandis que la façade gagne en sobriété et en élégance. Les conseils ci-dessous s’appliquent autant à une applique près de la porte qu’à un projecteur éclairant une allée ou un portail.

Comprendre le détecteur de mouvement pour lampe extérieure : principes, fils et logique de déclenchement

Un détecteur de mouvement extérieur repère une présence dans son champ de vision, souvent grâce à un capteur infrarouge passif. Lorsqu’une source de chaleur se déplace devant lui, il ferme le circuit et alimente la lampe. Le principe est simple, mais la fiabilité dépend de deux éléments clés : un branchement juste et un positionnement adapté.

La plupart des modèles dédiés à l’éclairage fonctionnent avec trois fils. La phase (L) amène le courant au détecteur. Le neutre (N) assure le retour du courant et alimente l’électronique interne et la lampe. Le retour lampe (L’) est la sortie pilotée par le capteur : elle envoie la phase à la lampe uniquement lorsqu’un mouvement est détecté. Cette logique transforme le capteur en interrupteur intelligent, sans effort pour l’utilisateur.

Un quatrième conducteur peut exister pour une marche forcée via interrupteur ou pour des fonctions avancées (selon les fabricants). Dans une rénovation, les couleurs de gaines ne sont pas toujours standardisées. Un testeur de tension permet de confirmer l’identité des fils avant de les relier, évitant ainsi les inversions phase/neutre qui compliquent le diagnostic.

Imaginez une entrée de maison où l’ancienne applique restait allumée par oubli. Après pose du détecteur, la lumière s’active uniquement pendant la durée programmée, par exemple 90 secondes à la tombée de la nuit. Les retours du portail deviennent plus fluides, et l’impression de maison habitée renforce la dissuasion. La même logique s’applique à un passage latéral, un garage ou un escalier extérieur.

Le fonctionnement standard s’articule autour de réglages internes. La durée d’allumage fixe le temps pendant lequel la lampe reste active après détection. La sensibilité détermine l’amplitude de mouvement ou la chaleur nécessaire pour déclencher. Le seuil de luminosité évite les allumages en plein jour. Réglés finement, ces paramètres limitent les déclenchements liés aux animaux, au vent dans la végétation ou aux phares de voitures lointaines.

La compréhension du rôle de chaque composant facilite le câblage et la mise au point. Plutôt que de “bricoler”, il s’agit de traduire une logique claire en gestes méthodiques. Ce capteur devient ainsi un premier maillon de l’éclairage intelligent, facilement combinable plus tard avec une minuterie d’escalier, un récepteur radio ou un module connecté.

Une fois ces interactions intégrées, le branchement devient un exercice serein. La suite détaille le matériel à choisir pour que l’installation reste durable sous la pluie, le gel et les UV, sans mauvaises surprises.

Choisir un détecteur de mouvement extérieur et du matériel adapté (IP, portée, outillage, sécurité)

La réussite d’un montage électrique repose sur des composants adaptés à l’extérieur. Un détecteur non étanche, un câble inadéquat ou un bornier de mauvaise qualité se traduisent par des pannes, de la corrosion ou des faux contacts. Pour éviter ces écueils, mieux vaut préparer une liste précise avant d’ouvrir le tableau électrique.

Du côté du détecteur, la première donnée à contrôler est l’indice de protection (IP). Un IP44 convient dans la majorité des cas, avec un IP54 ou plus en zone exposée aux intempéries. La portée et l’angle de détection doivent correspondre au site : 8 à 12 mètres pour une allée, 4 à 6 mètres pour une petite terrasse, avec 90° à 180° selon la façade.

Les réglages accessibles (durée, sensibilité, seuil crépusculaire) permettent d’adapter le comportement à la vie de la maison. La compatibilité de puissance avec votre lampe LED ou halogène doit être vérifiée, afin d’éviter les surtensions ou l’usure prématurée du relais interne.

• 🧰 Tournevis isolés (plat et cruciforme) pour visser les borniers en sécurité.
• 🔎 Testeur de tension pour confirmer l’absence de courant avant intervention.
• ✂️ Pince à dénuder pour préparer les conducteurs proprement.
• 🧱 Boîte de dérivation étanche et bornes de connexion de qualité.
• 🧵 Câble U1000 R2V 3G1,5 adapté à l’éclairage extérieur.
• 🛠️ Perceuse/visseuse, chevilles et vis inox pour une fixation durable.

Sur un chantier de rénovation, l’esthétique compte autant que la technique. Un boîtier discret peint ton façade, une applique aux lignes sobres et un détecteur compact participent à l’harmonie. Dans une entrée étroite, un capteur à angle réglable évite d’illuminer la rue ou les fenêtres voisines. Le même soin peut être porté à un carport, un escalier extérieur ou un passage latéral.

Budget et démarches s’insèrent parfois dans la gestion du foyer. En copropriété, certains travaux d’éclairage commun peuvent faire l’objet d’une récupération des charges auprès des occupants, selon le règlement en vigueur. En maison individuelle, une intervention par un professionnel peut entrer dans une réflexion de fiscalité et d’assurance, même si le simple ajout d’un détecteur n’ouvre pas droit aux aides énergétiques classiques. Les ménages habitués à déclarer une garde d’enfants via Pajemploi connaissent déjà la logique déclarative Urssaf et la production d’un bulletin de salaire pour la protection sociale et les allègements de cotisations, voire une aide à la garde de la Caf. Ces repères administratifs aident à comparer les options d’embauche et à structurer ses dépenses, même si le projet d’éclairage extérieur relève le plus souvent du bricolage autonome ou d’un devis artisan.

Une fois le matériel rassemblé, place à l’installation proprement dite. Les prochaines étapes décrivent un branchement clair, reproductible et sécurisé.

Brancher un détecteur de mouvement sur une lampe extérieure : méthode pas à pas et schéma clair

La première règle ne se discute pas : couper le courant au disjoncteur concerné et vérifier l’absence de tension au testeur. Cette précaution évite tout risque d’électrisation, même pour un simple raccord.

Ensuite, il s’agit d’ouvrir l’applique ou la boîte de dérivation existante pour identifier les conducteurs. La phase (souvent rouge ou marron), le neutre (bleu) et la terre (vert/jaune) doivent être repérés. Si les couleurs ne correspondent pas au standard, un test rapide au multimètre lève le doute.

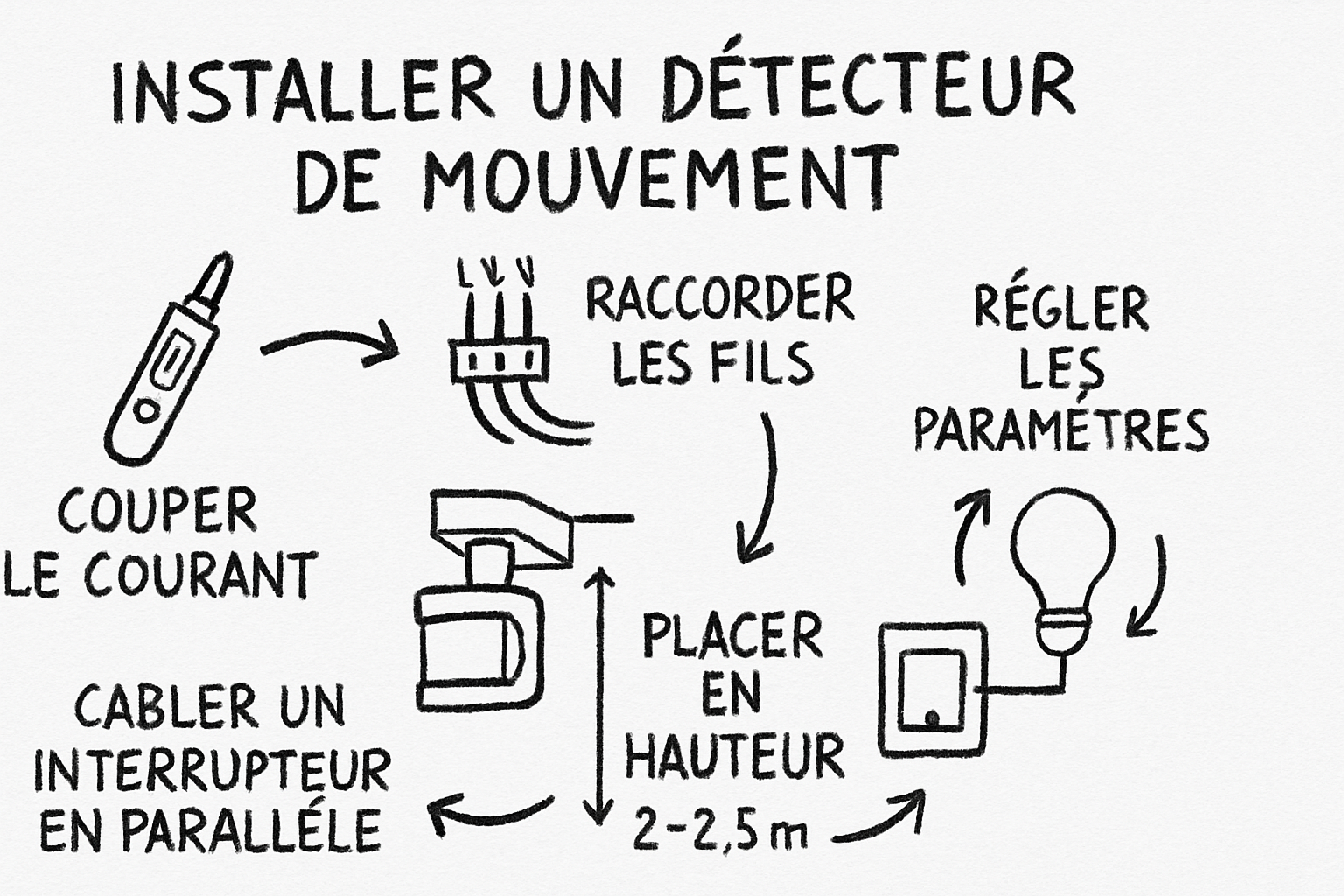

1. 🛑 Coupez l’alimentation au tableau, testeur en main.
2. 📍 Repérez les fils dans la lampe ou la boîte (phase, neutre, terre).
3. 🔧 Fixez le détecteur à 2–2,5 m du sol, selon la notice.
4. 🔗 Reliez les conducteurs aux bornes L, N et L’ du détecteur.
5. 🧼 Rangez et refermez les boîtiers sans pincer les fils.
6. ✅ Rétablissez le courant et testez le déclenchement.

Pour conserver une marche forcée, un interrupteur peut être câblé en parallèle du détecteur afin d’alimenter directement la lampe. Cette option sert lors d’un dîner prolongé en terrasse ou pour un chantier ponctuel dans l’allée. Respecter le schéma du fabricant garantit un fonctionnement sans conflit entre détecteur et interrupteur.

Quelques bonnes pratiques font la différence sur la durée. Les connexions doivent rester accessibles dans une boîte étanche. Les serre-câbles et passe-fils évitent les infiltrations d’eau. Les vis inox assurent une tenue fiable malgré l’humidité. Enfin, un léger jeu dans les conducteurs prévient les arrachements en cas de vibration ou de dilatation.

Avant de passer aux réglages, il est utile de tester le déclenchement en conditions réelles, à la tombée de la nuit. Une marche le long de l’allée et un mouvement devant le portail permettent d’identifier l’angle mort éventuel. Si besoin, réorienter le capteur ou ajuster la portée pour recentrer la détection sur la zone utile.

Une fois la logique de branchement validée, les réglages fins transforment un système “qui fonctionne” en éclairage agréable au quotidien.

Réglages essentiels et dépannage : durée, luminosité, sensibilité et problèmes courants

Trois réglages structurent le comportement de l’installation : la durée d’allumage, le seuil de luminosité et la sensibilité. Commencez avec 60 à 120 secondes pour laisser le temps d’ouvrir la porte et de déposer les sacs. Positionnez le seuil crépusculaire pour que la lampe n’ait pas d’effet “plein jour”. Réglez la sensibilité plutôt bas, puis augmentez par paliers jusqu’au déclenchement souhaité.

Les déclenchements intempestifs proviennent souvent d’un capteur trop large, d’un appareil orienté vers la rue, d’un arbre qui bouge ou d’un animal. Réduire l’angle via les caches fournis, baisser la sensibilité et réorienter légèrement le détecteur suffisent dans la majorité des cas. Sur une terrasse, éviter de viser la table pour ne pas éblouir en permanence.

Le cas inverse – aucune détection – se règle en vérifiant d’abord la présence du neutre et la bonne connexion du retour lampe (L’). Un seuil crépusculaire trop bas peut empêcher l’allumage à l’heure du dîner. Sur un projecteur puissant, une orientation vers la façade peut renvoyer de la chaleur et perturber le capteur : orienter la tête du détecteur vers la zone de passage corrige le phénomène.

Avec certaines lampes LED, un clignotement bref ou une lueur résiduelle peuvent apparaître à l’extinction. La solution passe par un détecteur compatible LED, un condensateur anti-parasite ou un remplacement du driver de la lampe si celui-ci laisse passer un courant de fuite. Vérifier la puissance minimale indiquée par le fabricant évite ces désagréments.

En hiver, les variations de température et l’humidité exigent une attention particulière à l’étanchéité des boîtes. Un desserrage de borne peut créer des faux contacts et des échauffements. Un resserrage saisonnier, comme pour un portail motorisé, contribue à la fiabilité sur le long terme.

• 🧪 Vérifiez le câblage en cas d’anomalie (L, N, L’).
• 🎯 Affinez la sensibilité pour ignorer les petits animaux.
• 🌗 Réglez le seuil crépusculaire pour éviter l’allumage en plein jour.
• 🔄 Testez plusieurs durées selon l’usage (entrée, garage, allée).
• 🧼 Assurez l’étanchéité des connexions et des passe-fils.

En copropriété, un éclairage commun déclenché par détecteurs réduit les temps d’allumage, ce qui intéresse la gestion des charges. Selon le règlement, une partie de ces dépenses peut relever de la récupération des charges. En maison, l’intervention d’un artisan facilite la traçabilité pour la fiscalité (factures, garanties) et le dialogue assurance. Les foyers déjà familiers des déclarations Urssaf via Pajemploi pour la garde d’enfants savent combien la documentation (équivalent d’un bulletin de salaire en emploi à domicile) sécurise la protection sociale et les allègements de cotisations. Transposer cette rigueur administrative aux travaux d’habitat aide à garder un dossier net et à comparer les devis.

Réglé avec soin, le détecteur vous accompagne sans se faire remarquer. La scène suivante aborde l’art du positionnement et des schémas avancés pour couvrir plusieurs accès avec le même éclairage.

Bien positionner le détecteur et choisir le schéma adapté : entrée, allée, garage, multipoints

Le meilleur câblage ne compensera jamais un mauvais emplacement. La règle d’or consiste à placer le détecteur entre 2 et 2,5 mètres du sol, avec une vue dégagée sur la zone de passage. À cette hauteur, la détection est fiable et la tête du capteur reste protégée des chocs.

Plusieurs zones tirent un bénéfice immédiat d’un déclenchement automatique. À l’entrée, vous n’avancez plus à tâtons pour trouver la serrure. Sur une allée, la lumière suit les pas jusqu’au seuil. Près du garage ou du carport, l’éclairage s’allume dès la manœuvre, ce qui sécurise le geste en hiver. Au portail, un effet dissuasif s’ajoute à l’accueil.

Dans les grandes parcelles, un montage avec plusieurs détecteurs en parallèle est pertinent. Chaque capteur partage la même phase, le même neutre et le même retour lampe. Dès qu’un détecteur voit un mouvement, la lampe s’allume. Ce schéma couvre un long chemin ou deux accès différents avec un même circuit, sans multiplier les luminaires.

Autre cas fréquent : la marche forcée via interrupteur, pour laisser la lumière en continu durant un dîner ou des travaux. L’interrupteur relie alors la phase directement à la lampe, en “bypassant” le détecteur. Le retour au mode automatique se fait d’un simple geste.

La configuration électrique varie selon les maisons. Quatre scénarios couvrent l’essentiel des besoins : détecteur simple (L, N, L’), détecteur + interrupteur pour marche forcée, deux détecteurs en parallèle et lampe avec détecteur intégré. Cette dernière option, prête à poser, simplifie le câblage en usine et réduit le nombre de boîtes visibles sur la façade.

Dans une rénovation ancienne, l’absence de neutre à la lampe peut compliquer l’ajout d’un détecteur classique. La solution passe alors par le tirage d’un nouveau câble ou l’utilisation d’un modèle alimenté autrement (selon compatibilité). Une visite d’un électricien qualifié élimine les incertitudes et vérifie la section des câbles et la continuité de terre.

Pour renforcer la dissuasion, certains associent l’éclairage automatique à une signalétique explicite (panneau ou autocollant d’alarme). L’allumage au passage couplé à un message clair crée une barrière psychologique simple et efficace. À l’échelle d’un projet d’aménagement, cette cohérence technique et visuelle s’inscrit dans une façade soignée, utile et accueillante.

Avec le capteur bien positionné et le schéma choisi, le système devient un allié discret du quotidien, efficace en toute saison.

Il ne vous reste plus qu’à appliquer ces conseils pour un habitat plus respectueux de l’environnement.

L’installation d’un détecteur de mouvement extérieur est-elle accessible sans expérience ?

Oui, si vous savez couper le courant, identifier phase, neutre et terre, et suivre un schéma simple. Utilisez un testeur de tension et respectez la notice. En cas d’hésitation, faites valider le montage par un électricien pour sécuriser le circuit.

Quel réglage de durée convient pour une entrée de maison ?

Entre 60 et 120 secondes suffit généralement pour entrer, déposer les sacs et refermer. Pour un garage ou une zone de service, montez à 2–3 minutes pour plus de confort. Ajustez à la tombée de la nuit pour coller au réel.

Comment éviter les déclenchements intempestifs ?

Baissez la sensibilité, réduisez l’angle via les caches fournis, réorientez le capteur pour ignorer la rue et les arbres. Vérifiez aussi que le seuil crépusculaire n’est pas trop haut, afin d’éviter les allumages en pleine journée.

Pourquoi la lampe LED clignote à l’extinction ?

Certains drivers laissent passer un courant résiduel. Choisissez un détecteur compatible LED, ajoutez si nécessaire un condensateur antiparasite et vérifiez la puissance minimale supportée. Un bornier mal serré peut également provoquer des clignotements.

Quel indice IP choisir pour le détecteur et la lampe ?

Visez au minimum IP44 pour l’extérieur. Dans les zones exposées au vent et à la pluie, un IP54 ou supérieur est recommandé pour garantir la durabilité du capteur et des connexions.
